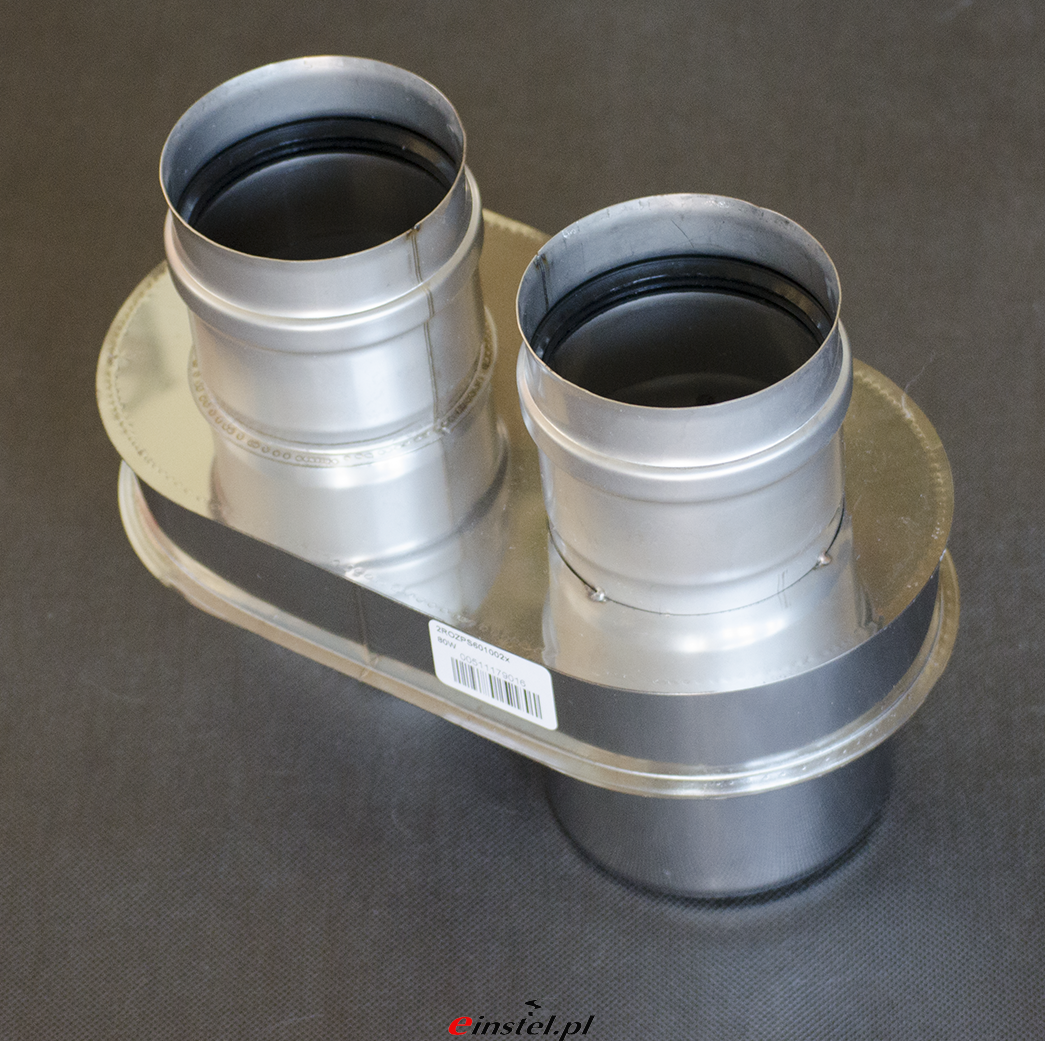

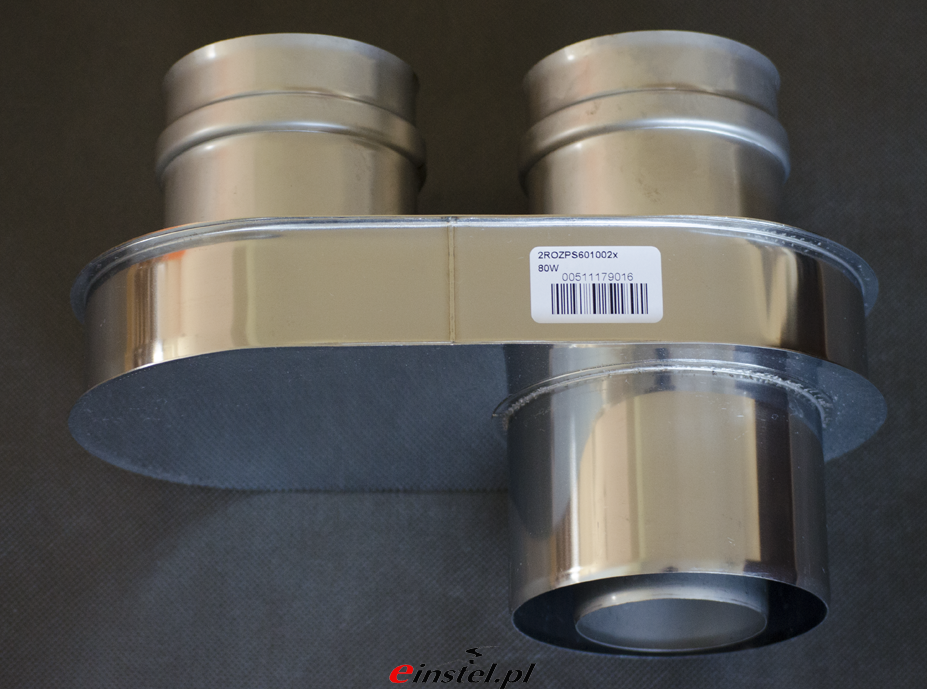

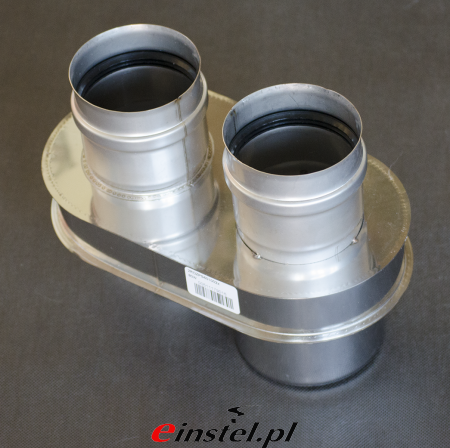

Rozdzielacz koncentryczny

Rozdzielacz koncentryczny pozwalający na budowę systemu kominowego rozdzielnego (osobny przewód spalinowy oraz osobny powietrzny). Rozdzielacz wyposażony jest w uszczelki. Dostępne wymiary:

Po stronie koncentrycznej, rozdzielacz zakończony jest nominałami i pasuje do wszystkich elementów koncentrycznych z naszej oferty. Na życzenie istnieje możliwość wykonania wersji zakończonej kielichami.

Ogólny opis systemu kominowego MKPS:

Dzięki elementom koncentrycznym możliwa jest budowa przewodu kominowego powietrzno-spalinowego, który pozwala na wyrzut spalin z jednoczesnym zasysaniem powietrza do kotła. System MKPS najczęściej wykorzystuje się do budowy: przyłącza pomiędzy kotłem a szachtem komina, przewodu spalinowo - powietrzego przepuszczanego przez ścianę, samodzielnego komina przytwierdzonego do ściany lub montowanego wewnątrz budynku, wkładki do murowanego szachtu (tylko jeżeli środek komina w którym ma zostać zainstalowany jest mocno zabrudzony sadzą w przeciwnym przypadku proponujemy instalację komina jednościennego).

Właściwości:

• rdzeń spalinowy wykonany ze stali kwasoodpornej gat. 1.4521
• płacz wykonany ze stali nierdzewnej gat. 1.4301 / 1.4509
• temperatura pracy: 200°C / 120°C
• uszczelki w standardzie na rdzeniu,
• zastosowanie: kotły kondensacyjne oraz turbo,
• rodzaje paliwa: gaz lub olej,
• gwarancja: 25 lat,
• bezpieczeństwo: Certyfikat CE.

Rury koncentryczne jako przyłącze do kotła :

W tym przypadku elementy koncentryczne stanowią przyłącze pomiędzy kotłem a wkładem jednościennym wpuszczonym do szachtu lub kominem zewnętrznym izolowanym.

Przyłącze takie składna się najczęściej z:

-rozety ściennej osłaniającej otwór w ścianie,

-odcinków rur prostych 250, 500 lub 1000 mm,

-trójnika rewizyjnego lub rewizyjno-redukcyjnego z 80/125 na 60/100 lub kolana (w przypadku kotłów turbo trójnik lub kolano muszą posiadać odskraplacz)

-adaptera przyłączeniowego wykonywanego pod dany kocioł.

Elementy dostępne są w kolorze srebrnym oraz białym. Istnieje możliwość zamówienia innych kolorów oraz niestandardowych kształtów elementów wedle potrzeb.

Uwaga: gdy długość komina przekracza 4 m zalecamy zastosowanie rur o minimalnym przekroju 80/125 mm. Średnicę zmieniamy za pomocą specjalnych redukcji lub trójników rewizyjnych z redukcją.

Montaż prosty:

Do kotła przykręcamy adapter przyłączeniowy, a następnie łączymy odcinki rury prostej tak, aby komin sięgał dachu, przy czym często konieczne jest przeprowadzenie go przez stropy budynku. W miejscu przejścia przez dach instalujemy przejście dachowe z kołnierzem przeciwdeszczym. Nad przejściem instalujemy czerpnię pionową oraz daszek. W przypadku kotłów turbo nad odskraplaczem wymagany jest krótki odcinek rury z odskraplaczem.

Uwaga: gdy długość komina przekracza 4 m zalecamy zastosowanie rur o minimalnym przekroju 80/125 mm. Średnicę zmieniamy za pomocą specjalnych redukcji lub trójników rewizyjnych z redukcją.

Montaż w szachcie komina:

Gdy szacht komina murowanego jest zabrudzony sadzą zalecamy wpuszczenie do niego rur koncentrycznych zamiast jednościennych. Unikniemy dzięki temu dostawania się zanieczyszczeń do kotła. Montując ten system w szachcie postępujemy tak samo, jak w przypadku rur jednnościennych. Komin zakańczamy czerpnią powietrza pionową z płytą dachową oraz kołnierzem przeciwdeszczowym.

Uwaga: gdy długość komina przekracza 4 m zalecamy zastosowanie rur o minimalnym przekroju 80/125 mm. Średnicę zmieniamy za pomocą specjalnych redukcji lub trójników rewizyjnych z redukcją.

Wyprowadzenie koncentryczne przez ścianę:

Wyprowadzenie przez ścianę buduje się z czerpni poziomej, rozet osłaniających otwory w ścianie, kolana bądź trójnika rewizyjnegolub rewizyjno-redukcyjnego z 80/125 na 60/100 oraz adaptera przyłączeniowego do kotła.

Podłączając wyprowadzenie do kotła kondensacyjnego zalecamy zastosowanie trójnika rewizyjnego o kącie 87 stopni co pozwoli na uzyskanie spadku skroplin w stronę kotła, przy kotle turbo lepszym rozwiązanie jest pochylenie rury spalinowej tak aby spadek umożliwiał przepływ skroplin w stronę końca czerpni.

Nasze produkty spawane są metodą TIG:

Spawanie metodą TIG (Tungsten Inert Gas) polega na wytwarzaniu łuku elektrycznego za pomocą nietopliwej elektrody wolframowej w osłonie gazu obojętnego. Często spotyka się (głównie w USA) oznaczenie GTAW (Gas Tungsten Arc Welding). Łuk spawalniczy występujący między nietopliwą elektrodą a materiałem spawanym topi powierzchnię materiału. W spawaniu TIG nie jest konieczne stosowanie materiału dodatkowego. Elementy spawane można łączyć przez przetopienie rowka spawalniczego. Jeżeli jednak stosowany jest materiał dodatkowy, jest on wprowadzany do jeziorka w sposób ręczny, a nie za pomocą uchwytu spawalniczego tak jak w metodzie MIG/MAG. Dlatego w spawaniu TIG, uchwyt spawalniczy posiada zupełnie inną konstrukcję niż uchwyt stosowany w metodzie MIG/MAG. Spoiwo zwykle jest dostępne w postaci drutu (pręta) o długości 1m i odpowiednio dobranej średnicy.

Wszystkie elementy systemu koncentrycznego MKPS posiadają uszczelki na rdzeniu. Uszczelki na płaszczu stosuje się tylko gdy komin wypuszczamy na zewnątrz budynku - możliwość dokupienia.

Rury można rozkładać co ułatwia docinanie ich do odpowiedniej długości.
