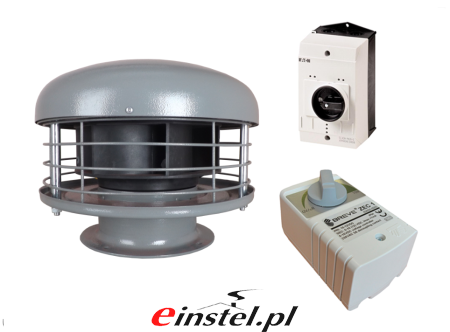

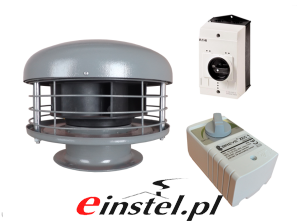

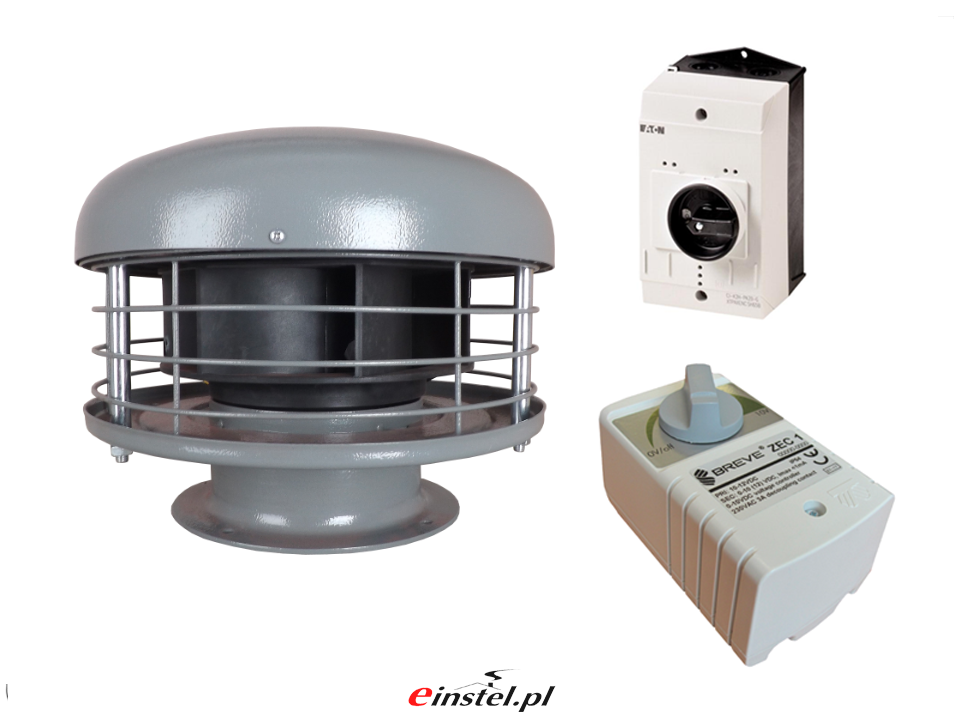

Wentylator dachowy WDS 16A EC - 850 m3/h 70W 230V + REGULATOR OBROTÓW EC + WYŁĄCZNIK SERWISOWY - ZESTAW FI 160

Oszczędny i wydajny wentylator dachowy przemysłowy WDS EC z podstawą kołnierzową fi 160. Wentylator instalowany jest na podstawach dachowych dostępnych w naszej ofercie. Moc wentylatora 70W, przepływ 850 m3/h. W komplecie z wentylatorem dostarczany jest wyłącznik serwisowy z zabezpieczeniem oraz transformatorowy regulator obrotów. Główną zaletą wentylatora jest tradycyjne, bardzo trwałe wykonanie. W urządzeniu pracuje trwały silnik EC dzięki czemu wentylator będzie pracował bezawaryjnie przez wiele lat. Wentylator instalowany jest na podstawach dachowych oraz króćcach za pomocą połączenia z kołnierzem. Po zastosowaniu odpowiedniej redukcji zestaw może współpracować z wentylacyjnymi kominami zewnętrznymi dostępnymi w naszej ofercie.

Do połączenia elementów zastawu należy zastosować standardowy przewód elektryczny np. 3X1 lub 3X1,5. Przewód nie jest częścią zestawu.

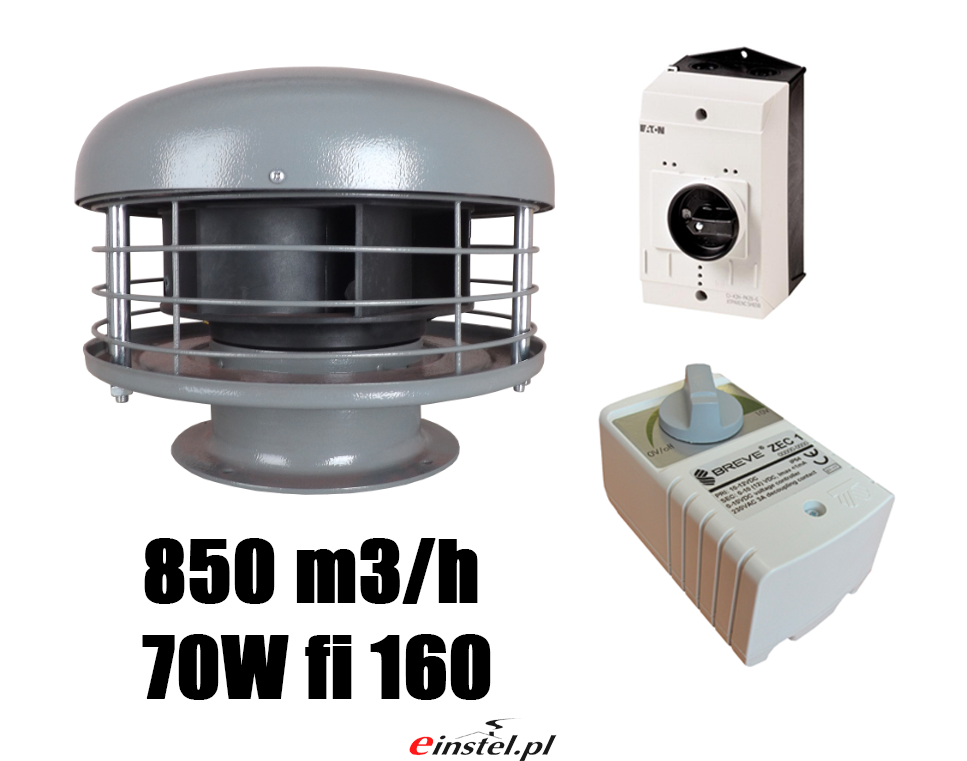

Elementy składowe zestawu:

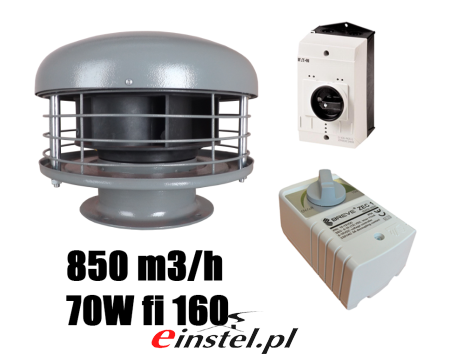

  1 X Wentylator dachowy WDS 16A EC FI 160, 70W, 850m3/h, 230V

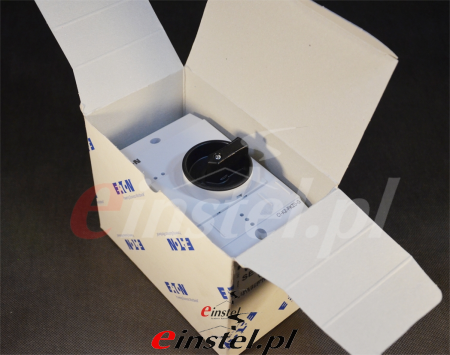

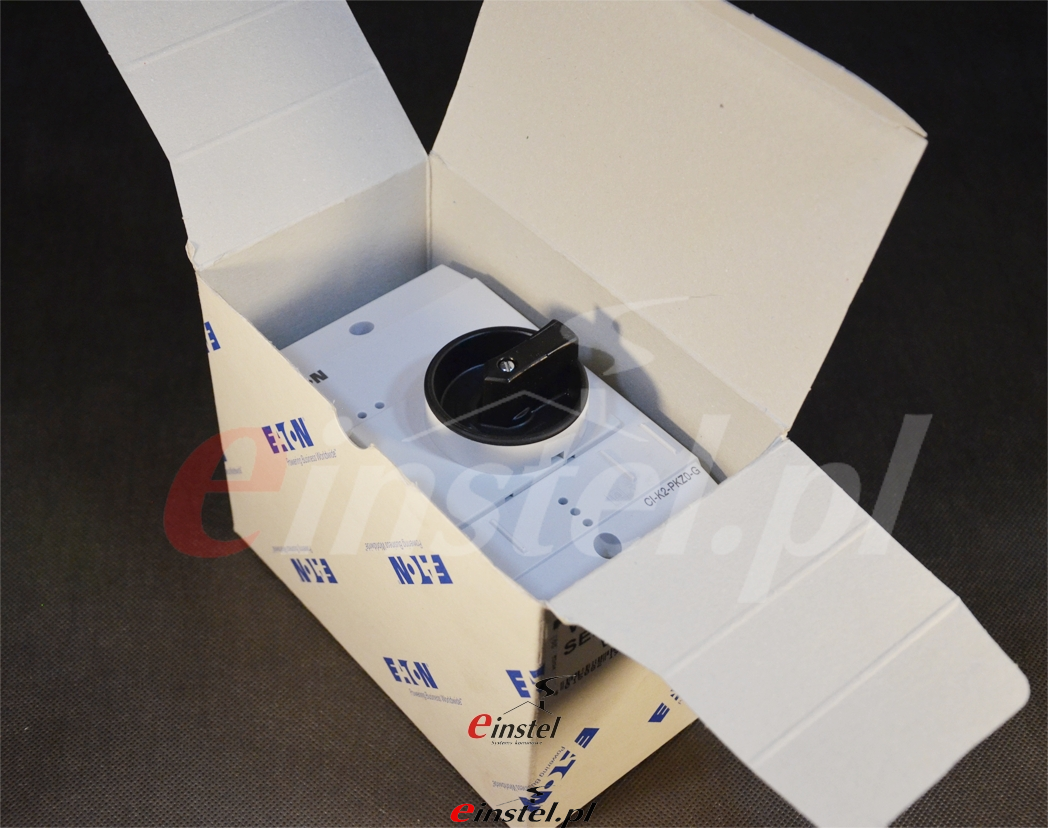

  1 X Wyłącznik serwisowy WS z zabezpieczeniem elektrycznym (stopień ochrony IP 55)

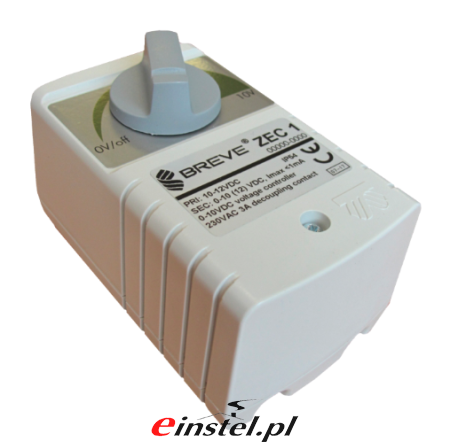

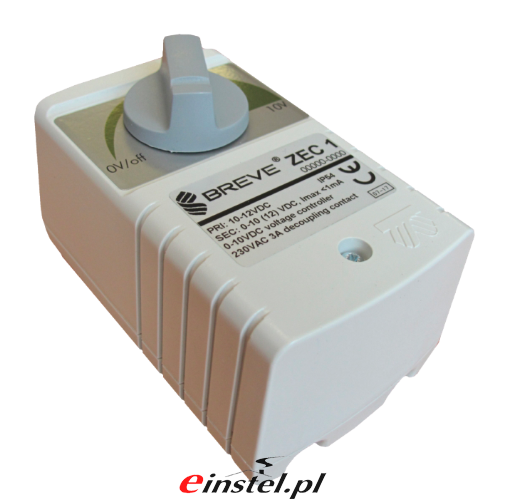

  1 X Regulator obrotów niskonapięciowy ZEC 1 EC (natynkowy, stopień ochrony IP 54)

Główne parametry zestawu:

• Moc wentylatora: 70W
• Napięcie zasilania: 230V
• Wydajność: 850 m3/h
• Maksymalna temperatura przepływającego czynnika: +60°C
• Głośność: 71 dB (pomiar z odległości 4m)
• Waga wentylatora: 6 kg
• Rodzaj wirnika: promieniowy
• Silnik: EC
• Kraj produkcji: Polska
• Gwarancja: 2 lata
• Deklaracja zgodności CE: TAK
• Rodzaj regulacji: EC - regulator płynny 10V
• Wyłącznik serwisowy z zabezpieczeniem: TAK

Zastosowanie wentylatora:

• przemysł gdzie tłoczone powietrze jest czyste
• malarnie
• warsztaty
• przemysł spożywczy
• toalety
• bary, kuchnie
• sale sportowe
• szatnie sportowe
• świetlice wiejskie, stołówki

Do zestawu polecamy również:

• podstawy dachowe
• podstawa cokołowa
• cokoły montażowe na dach
• króćce przyłączeniowe

Wymiary wentylatora:

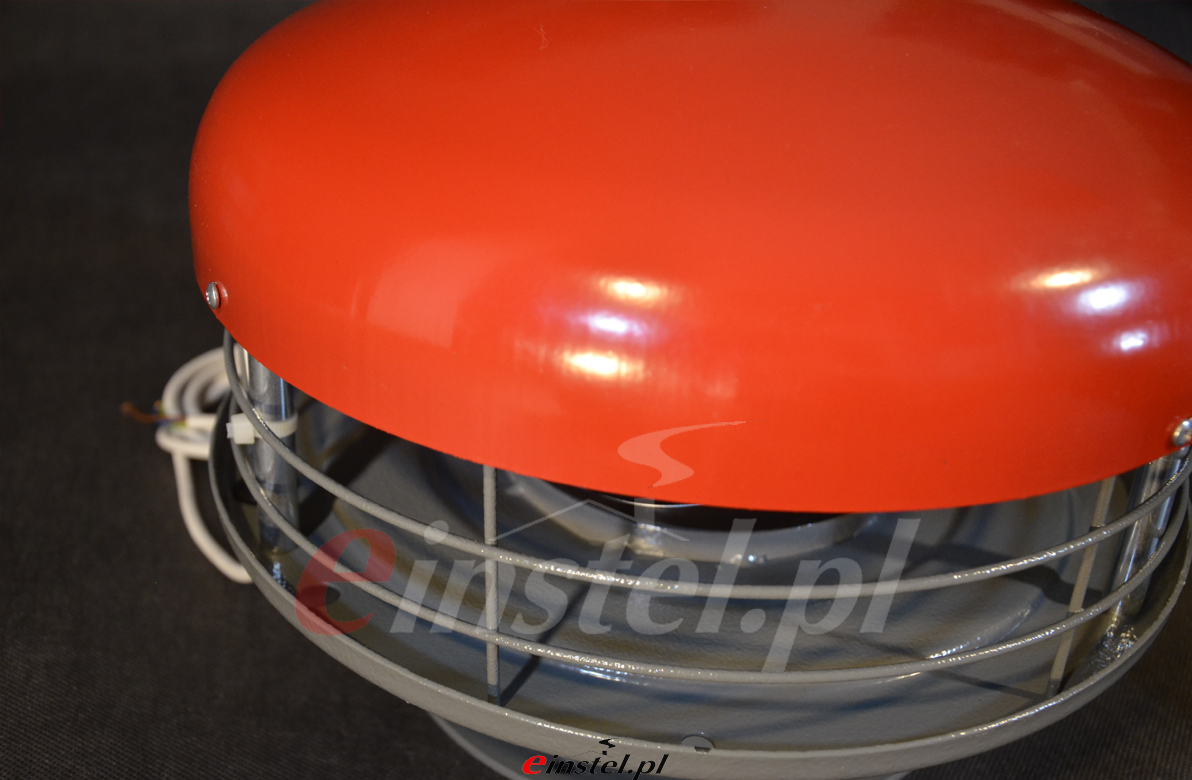

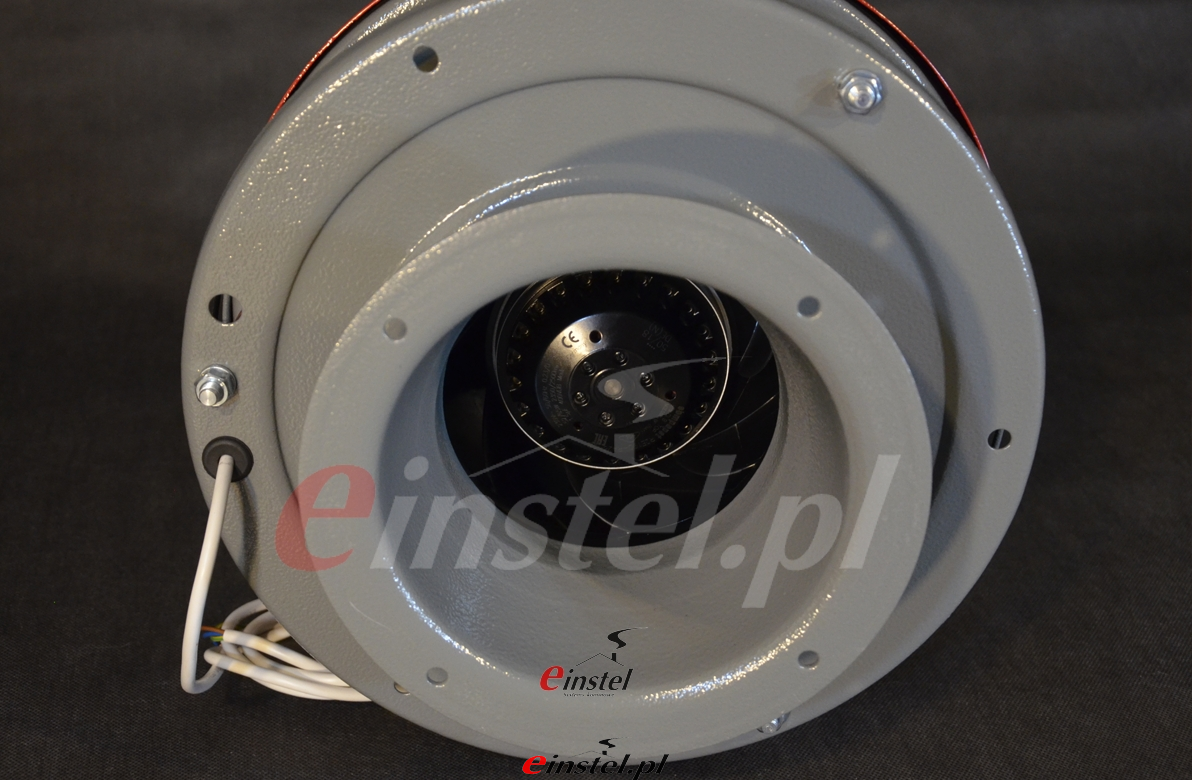

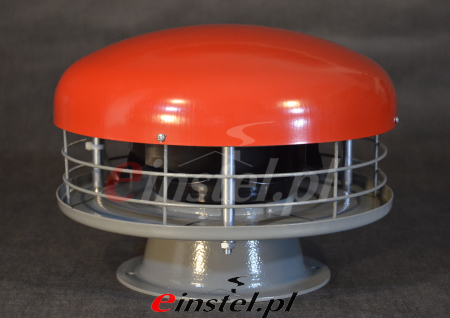

Galeria produktu:

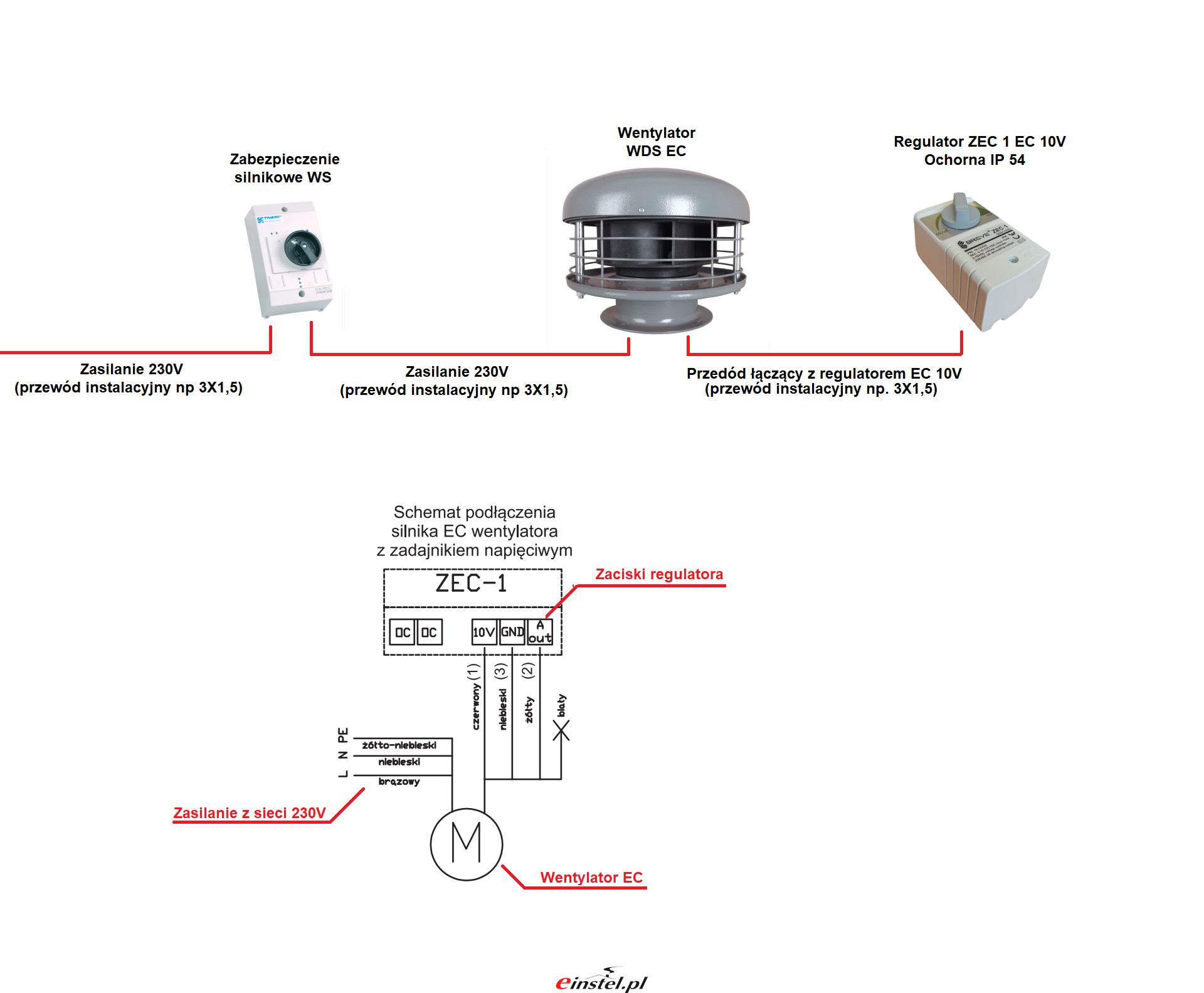

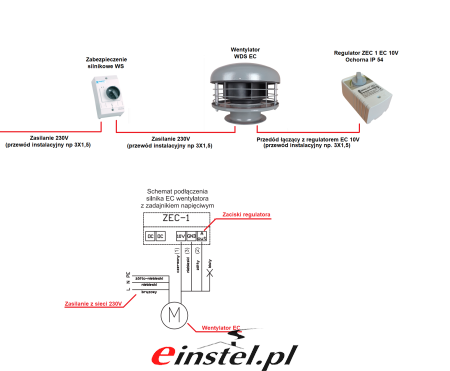

Schemat połączenia elektrycznego:

Sposoby montażu wentylatora WDS:

1. Montaż na podstawie dachowej typ B, podstawa doskonale nadaje się do montażu wentylatorów na istniejących kominach murowanych.

2. Montaż na króćcu. Króciec jest prostą formą podstawy. Możliwe jest dalsze łączenie z przewodami okrągłymi, do tego celu polecamy opaski uszczelniające itp.

3. Montaż wentylatora na podstawie dachowej B/I lub B/II

4. Montaż wentylatora na cokole dachowym, do montażu na cokole należy zastosować podstawę cokołową.

Przykład wentylatora TYWENT WDS w połączeniu z podstawą dachową typu B

 Przykład wentylatora TYWENT WDS w połączeniu z podstawą dachową typu B/I

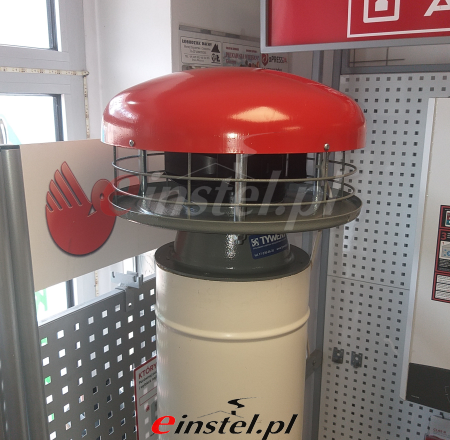

Dzięki lekkiej i niewielkiej konstrukcji wentylator może być zainstalowany na szczycie komina wentylacyjnego (link to oferty kominów wentylacyjnych) stosowanego jako wyciąg z toalet, okapów kuchennych itp. Zapraszamy do kontaktu w celu wyceny kompletnego systemu kominowego z wentylatorem: biuro@einstel.pl.
