Trójnik jednościenny 90 redukcyjny do kotła na pellet

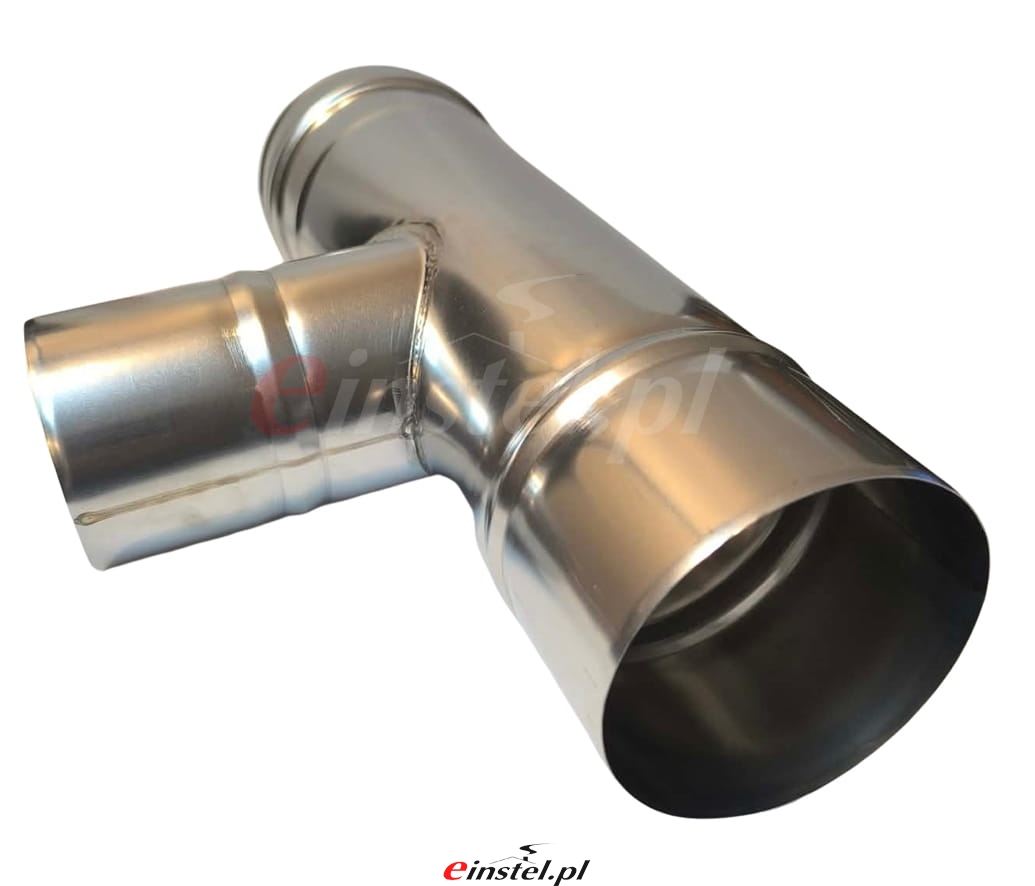

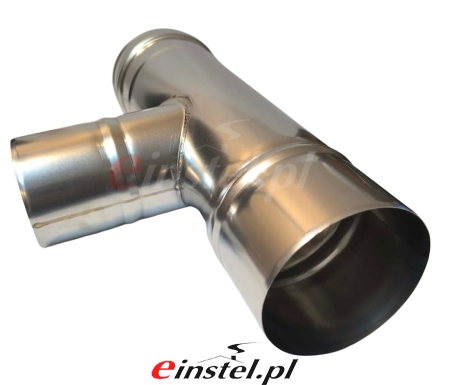

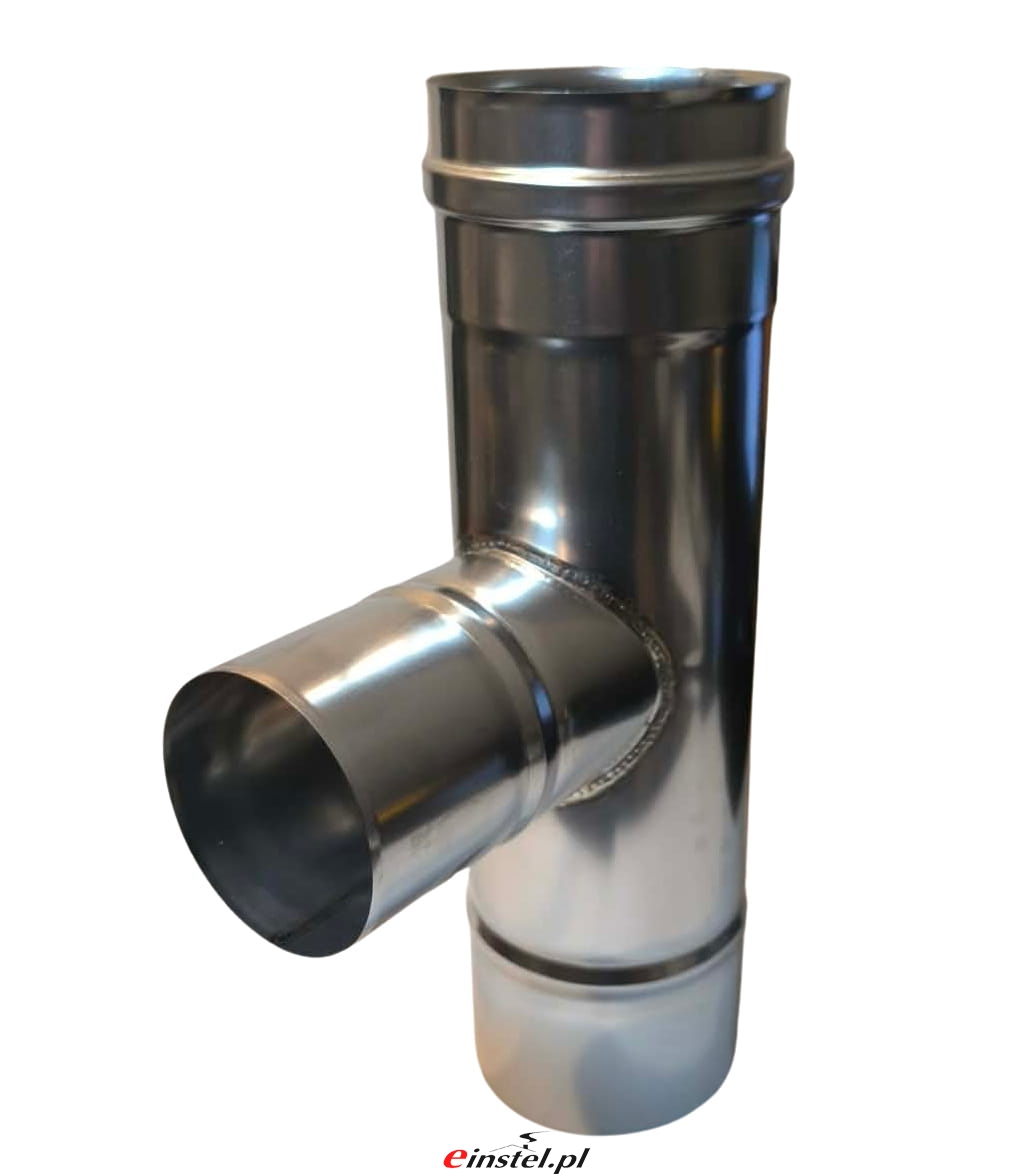

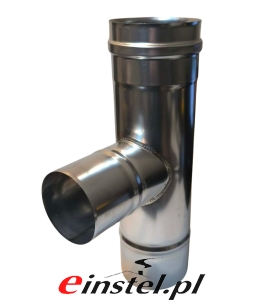

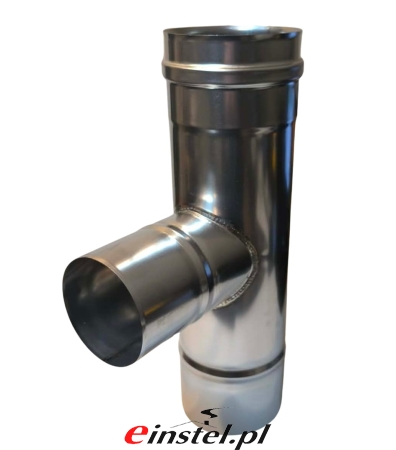

Trójnik jednościenny kwasoodporny z uszczelką do kotłów na pellet – element systemu kominowego

Trójnik jednościenny kwasoodporny z uszczelką to specjalistyczny element systemu kominowego przeznaczony do instalacji współpracujących z kotłami na pellet. Najczęściej stosowany jest przy budowie kominów powietrzno-spalinowych, gdzie umożliwia prawidłowe połączenie jednościennego wkładu kominowego znajdującego się w istniejącym przewodzie kominowym z koncentrycznym systemem przyłączeniowym kotła.

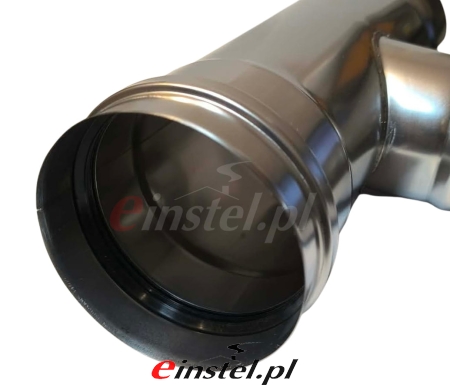

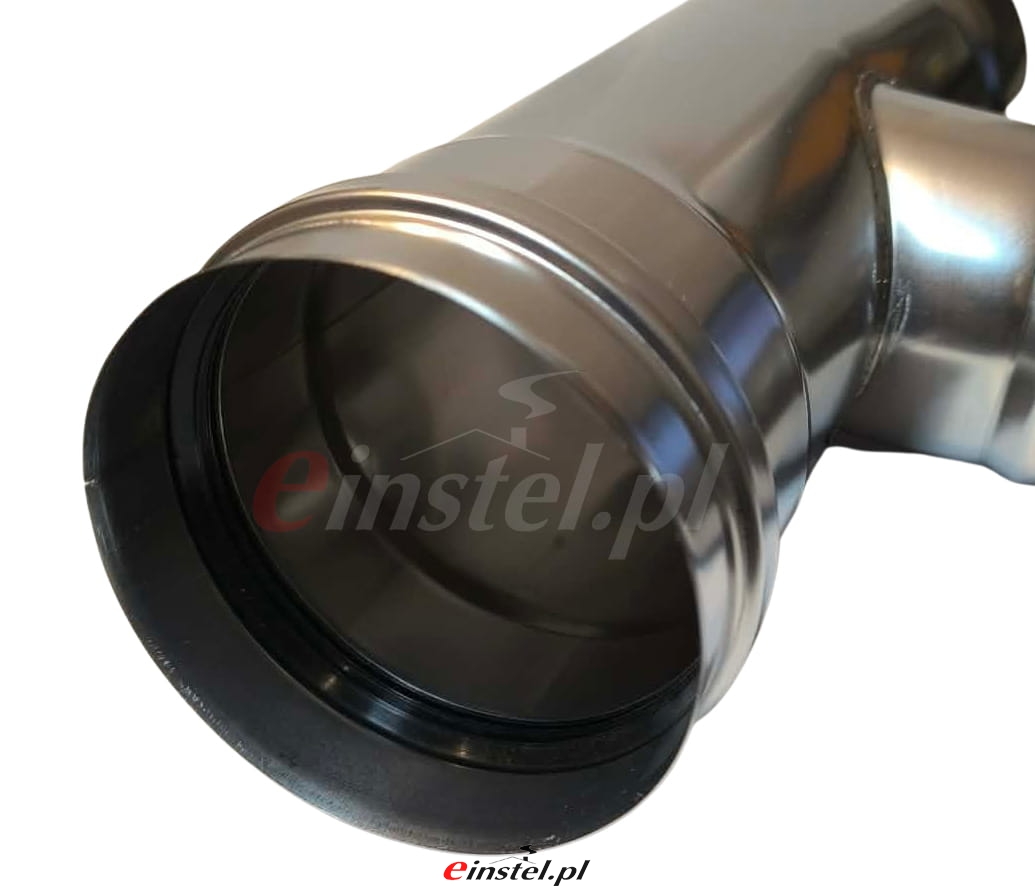

Element od strony górnej wyposażony jest w kielich z wysokotemperaturową uszczelką silikonową, która zapewnia szczelność instalacji oraz bezpieczne odprowadzanie spalin. Wyjście trójnika posiada zredukowaną średnicę, dzięki czemu jest idealnie dopasowane do wewnętrznej rury systemu koncentrycznego. Nominalna średnica podawana jest dla części bez kielicha. Całkowita wysokość trójnika wynosi 350 mm.

Pod trójnikiem zaleca się montaż elementu wyczystkowego oraz odskraplacza, które umożliwiają odprowadzenie kondensatu i ułatwiają czyszczenie instalacji kominowej.

Zastosowanie w instalacjach pelletowych

W najczęściej stosowanym układzie dla piecyków na pellet z wyjściem 80/130 wykorzystuje się system koncentryczny 80/125, który następnie przechodzi w jednościenny wkład kominowy w szachcie komina o średnicy 100 mm lub 120 mm. Należy pamiętać, że średnica właściwego przewodu kominowego powinna być większa niż średnica czopucha oraz przyłącza w urządzeniu grzewczym.

Wysokiej jakości stal kwasoodporna

Trójnik wykonany jest ze stali kwasoodpornej 1.4521, która charakteryzuje się znacznie wyższą odpornością na działanie kondensatu i korozję niż często stosowane stale nierdzewne 1.4509 lub 1.4301. Dzięki temu element zapewnia długą żywotność oraz bezpieczną pracę instalacji kominowej przez wiele lat.

Dane techniczne

• Długość całkowita rury: 1000 mm

• Zakładka montażowa: 60 mm

• Długość po złożeniu: 940 mm

• Dostępne średnice: 80 mm, 100 mm, 120 mm

• Zastosowanie: instalacje na gaz, olej oraz drewno

• Kolor: stal niemalowana lub malowanie proszkowe na czarno

• System połączeń: wciskany kielich / zyka z możliwością zabezpieczenia obejmą

• Materiał: stal kwasoodporna gat. 1.4521

• Grubość ścianki: 0,4 mm

Gwarancja

• 30 lat gwarancji na elementy stalowe

• 2 lata gwarancji na uszczelki

Ten trójnik kominowy to trwałe i niezawodne rozwiązanie do nowoczesnych instalacji kominowych współpracujących z kotłami na pellet oraz innymi urządzeniami grzewczymi wymagającymi odporności na kondensat i agresywne spaliny.

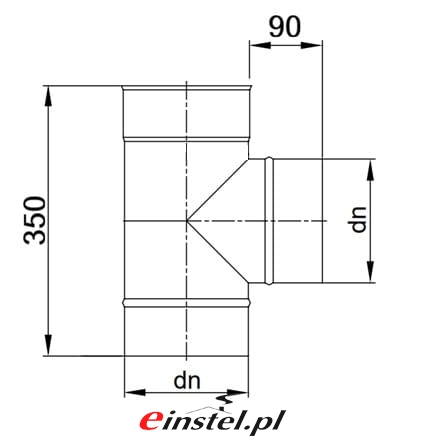

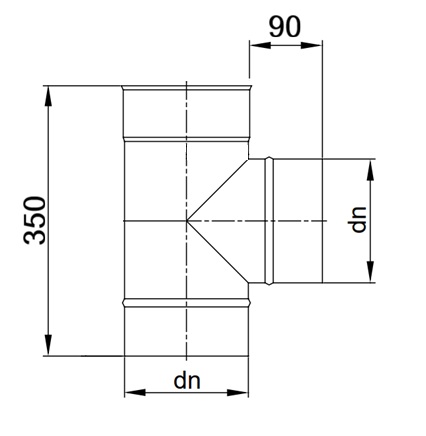

Rysunek techniczny obrazujący najważniejsze wymiary trójnika:

Przykład instalacji systemu powietrzno-spalinowego w istniejącym kominie

Poniższy schemat przedstawia przykładową instalację wyrzutu spalin i poboru powietrza do spalania dla kotła na pellet. System ten pozwala na odseparowanie powietrza potrzebnego do spalania od pomieszczenia. Jest to rozwiązanie stosowane w sytuacji kiedy nie ma możliwość wykonania poboru powietrza przez ścianę boczną lub w przypadku stosowania piecyka z rekuperacją.

Przykład instalacji

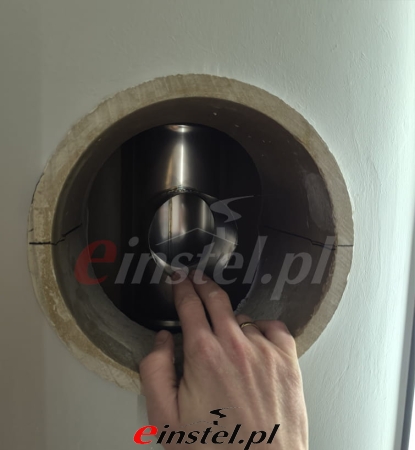

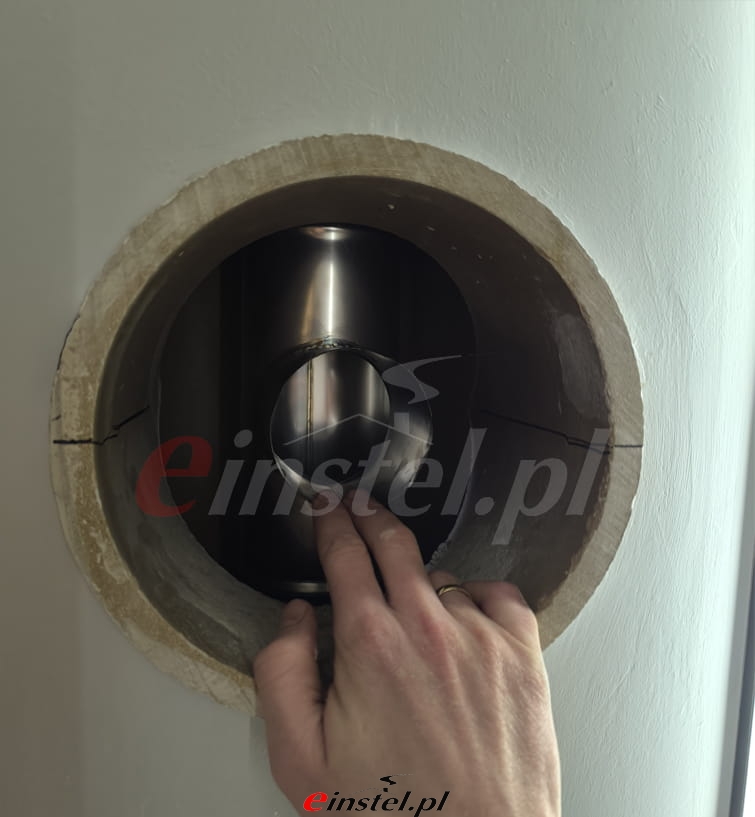

W tym przypadku instalacja odbywa się w istniejącym kominie ceramicznym. W kominie ceramicznym o średnicy 200mm wymagany był montaż systemu powietrzno-spalinowego. Wewnątrz został zainstalowany komplety wkład jednościenny wyposażony w uszczelki. W dolnej części na wysokości drzwiczek wyczystki instalujemy rewizję z odskraplaczem. Na wysokości trójnika znajduje się trójnik rewizyjny. Rura wprowadzona do środka centrowana jest stabilizatorami. Na szczycie komina znajduje się specjalny kołnierz przeciwdeszczowy zabezpieczający przez deszczem i pozwalający na przepływ powietrza do spalania. Połączenie pomiędzy kotłem a wkładem odbywa się za pomocą czarnych rur koncentrycznych fi 80/125.

FAQ – najczęściej zadawane pytania

Do czego służy trójnik jednościenny kwasoodporny do kotła na pellet?
Trójnik służy do połączenia jednościennego wkładu kominowego znajdującego się w szachcie komina z koncentrycznym systemem przyłączeniowym kotła na pellet. Dzięki temu możliwe jest prawidłowe odprowadzanie spalin oraz doprowadzenie powietrza do urządzenia grzewczego.

Czy trójnik nadaje się tylko do kotłów na pellet?
Element najczęściej stosowany jest w instalacjach z kotłami na pellet, jednak może być również wykorzystywany w systemach kominowych dla urządzeń opalanych gazem, olejem lub drewnem, o ile parametry instalacji są zgodne z wymaganiami producenta.

Dlaczego trójnik wykonany jest ze stali kwasoodpornej 1.4521?
Stal kwasoodporna 1.4521 charakteryzuje się bardzo wysoką odpornością na korozję oraz działanie kondensatu powstającego podczas spalania. Dzięki temu element jest znacznie trwalszy niż produkty wykonane z popularnych stali nierdzewnych 1.4509 lub 1.4301.

Jaką średnicę wkładu kominowego należy zastosować?
W typowej instalacji dla piecyka na pellet z wyjściem 80/130 stosuje się system koncentryczny 80/125, a następnie wkład jednościenny o średnicy od 100 mm do 150 mm. w szachcie komina. Dotyczy to piecyków nadmuchowych na pellet małej mocy.

Czy trójnik posiada uszczelkę?
Tak. Element wyposażony jest w kielich z wysokotemperaturową uszczelką silikonową, która zapewnia szczelność instalacji i bezpieczne odprowadzanie spalin.

Jakie elementy montuje się pod trójnikiem?
Pod trójnikiem zaleca się montaż elementu wyczystkowego oraz odskraplacza. Umożliwiają one odprowadzanie kondensatu oraz łatwe czyszczenie instalacji kominowej.

Jakie są dostępne średnice trójnika?
Trójnik dostępny jest w średnicach: 80 mm, 100 mm, 120 mm oraz większe na zamówienie co pozwala dopasować go do różnych konfiguracji systemów kominowych.

Jak łączone są elementy systemu kominowego?
Połączenie odbywa się poprzez system kielichowy wciskany (kielich / zyka). Dodatkowo elementy można zabezpieczyć specjalną obejmą, która zwiększa stabilność całej instalacji.

Jaka jest gwarancja na produkt?
Producent udziela 30 lat gwarancji na elementy stalowe oraz 2 lata gwarancji na uszczelki.
