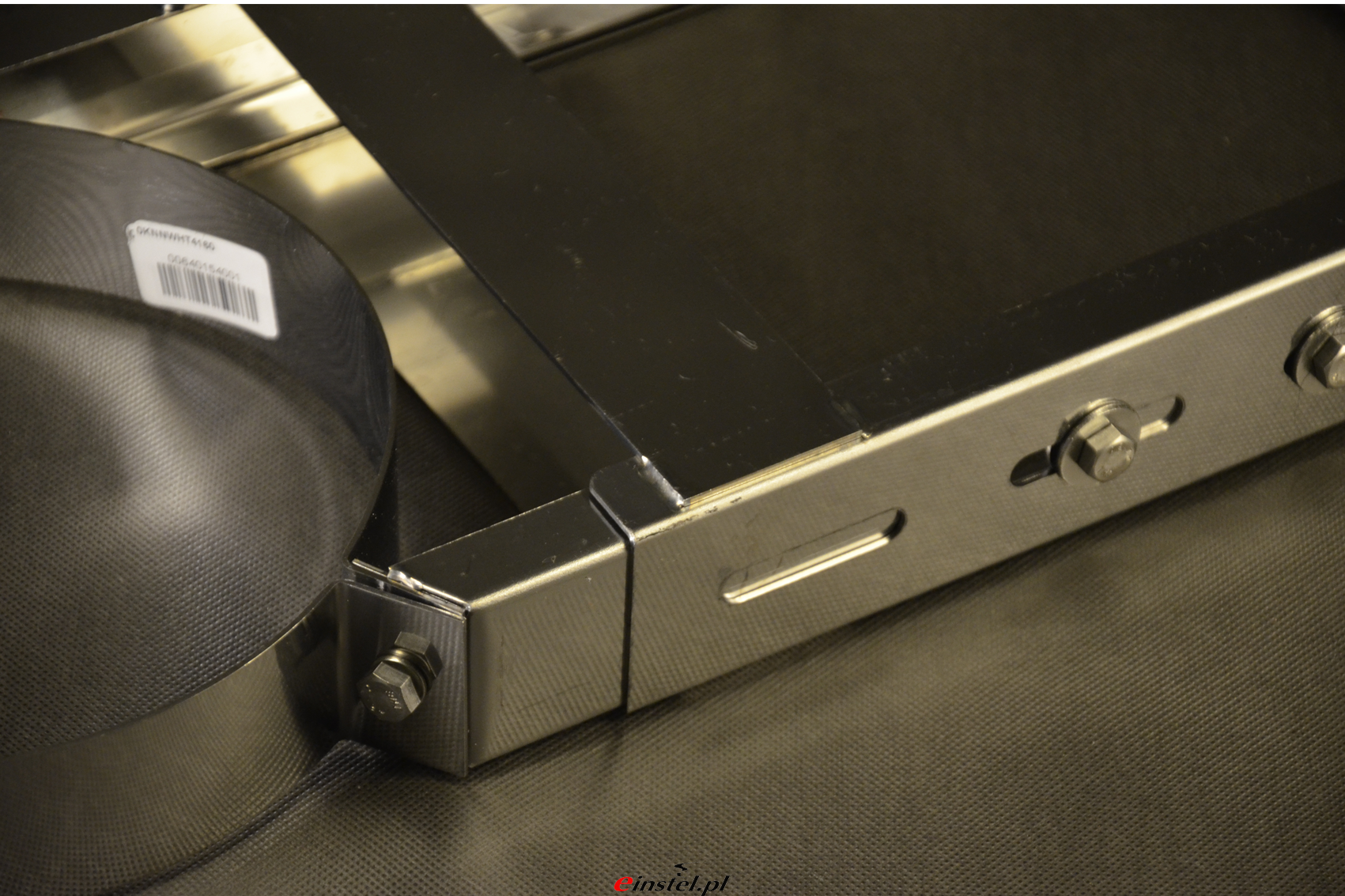

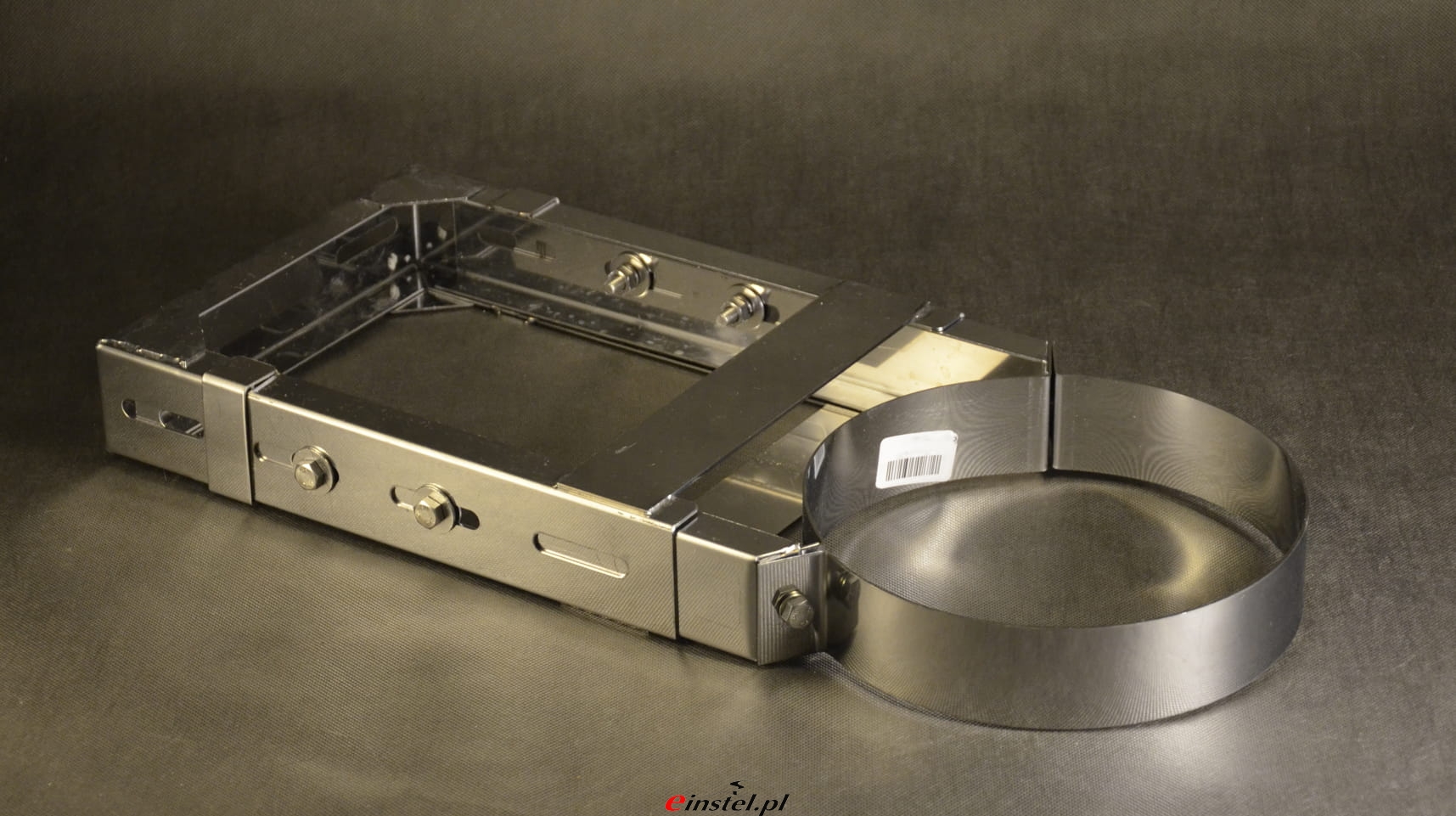

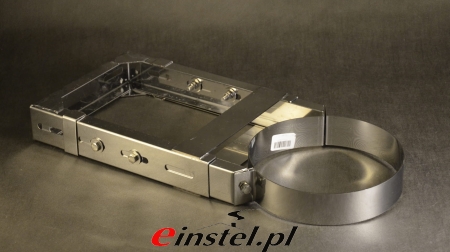

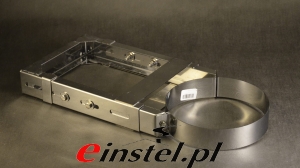

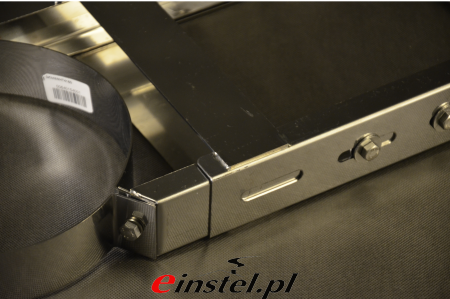

OBEJMA MOCUJĄCA DO ŚCIANY REGULOWANA - WYKONANIE 4 (~500 MM)

Obejma ścienna WHT 4 dająca możliwość regulacji odległości komina od ścinany. Obejmę instaluje się co 2m-3m. Przy montażu komina na wysokości należy dokupić trójkątne wsporniki podstawy o odpowiedniej długości.

Zakresy regulacji obejmy są uzależnione od średnicy komina i przedstawiają się następująco:

DN 80/140 - zakres regulacji 325-535 mm

DN 100/160 - zakres regulacji 325-535 mm

DN 113/173 - zakres regulacji 325-535 mm

DN 120/180 - zakres regulacji 328-541 mm

DN 130/190 - zakres regulacji 326-539 mm

DN 150/210 - zakres regulacji 321-534 mm

DN 160/220 - zakres regulacji 318-532 mm

DN 180/240 - zakres regulacji 317-531 mm

DN 200/260 - zakres regulacji 312-525 mm

DN 250/310 - zakres regulacji 300-513 mm

 Poprawna budowa systemy kominowego zewnętrznego:

1. Zakończenie ustnikowe lub parasol.
2. Obejma spinająca, szczególnie zalecana w przypadku połączeń elementów znajdujących się ponad ostatnim mocowaniem do ściany.

3. Obejm ścienna regulowana.

4. Rura izolowana występuje w standardowych długościach 250 mm, 500 mm, 1000 mm, oraz dowolna długość jako element niestandardowy. Maksymalna długość jednego odcinka to 1000 mm.

5. Trójnik 90°. W tym miejscu można również zastosować trójnik 45°. Odejście trójnika skierowane jest w tym przypadku w dół, zmniejszając opór przepływu spalin.

6. Wyczystka, element można pominąć, stosując trójnik z wyczystką lub trójnik zaślepiony deklem od dołu, dekiel pełni w tym przypadku rolę wyczystki.

7. Podstawa komina (płyta kotwowa) wyposażona w odprowadzenie skroplin. Płytę można zainstalować na fundamencie lub na wspornikach dostępnych w naszej ofercie.

8. Maskująca rozeta ścienna.

9. Rura izolowana przechodząca przez ścianę. Rurę można połączyć bezpośrednio z urządzeniem lub z systemem rur jednościennych. Do połączenia można wykorzystać redukcję przejściową.

W naszej ofercie znajdą Państwo szereg elementów kominowych pozwalających na budowę kompletnego systemu odprowadzania spalin z kotłów i kominków na pelet:
