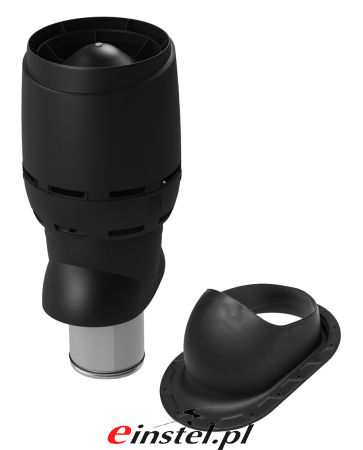

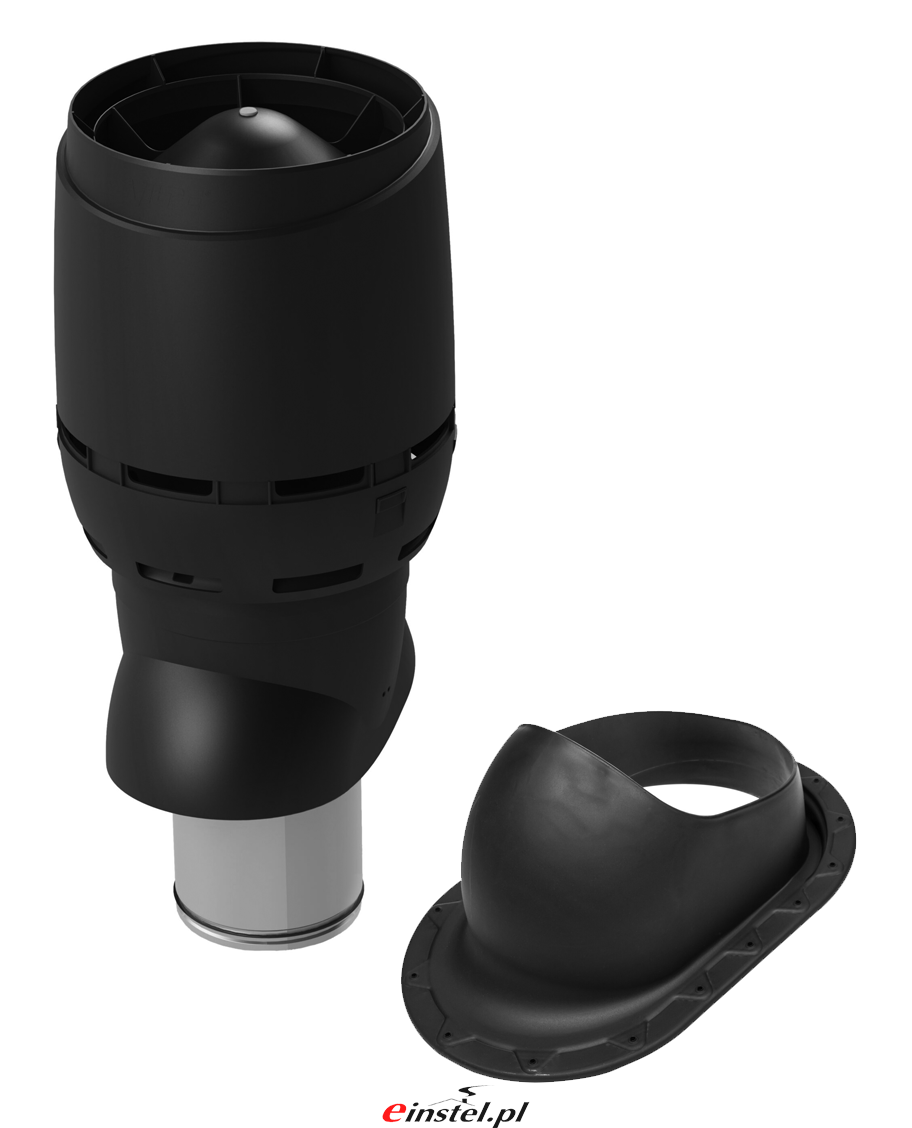

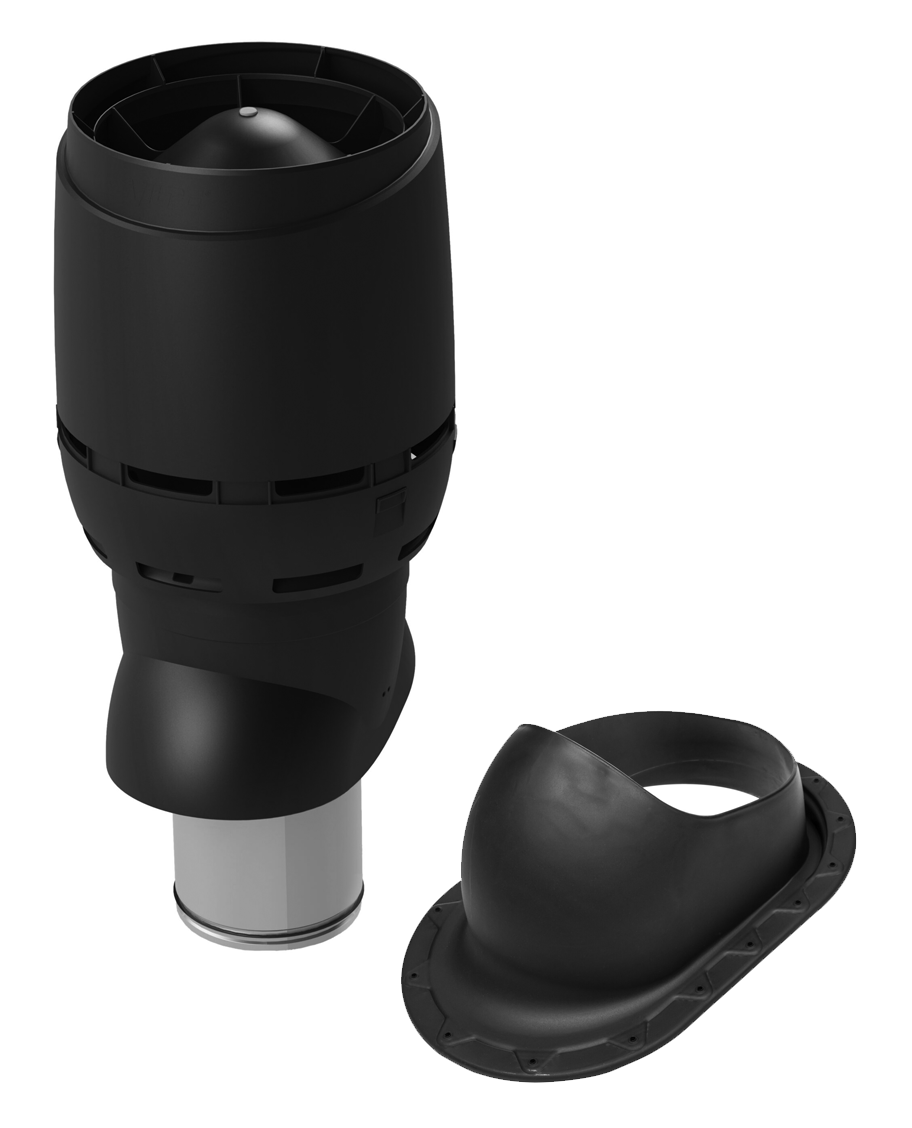

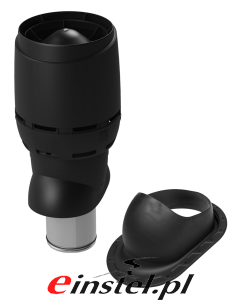

Kominek wentylacyjny Ø200 + przejście dachowe do rekuperacji blacha na rąbek, blacha płaska - CZARNY 11,5°-47°

Zestaw wentylacyjny do rekuperacji - izolowany kominek dachowy FI 200 + dedykowane przejście dachowe przeznaczone do blachy na rąbek lub dowolnego rodzaju blachy o płaskiej powierzchni. Kolor czarny.

Produkt wysokiej jakości produkowany w Finlandii. Części zewnętrzna wykonana jest z wysokiej jakości polipropylenu odpornego na promieniowanie UV. Głowica komina wykonana jest w taki sposób, aby zapewniała maksymalną wydajność przy możliwe jak najlepszej ochronie wylotu powietrza oraz nie generowała hałasu. Rdzeń kominka wykonany jest ze stali ocynkowanej ogniowo. Na zachowania odpowiednich parametrów pracy oraz minimalizacji ryzyka skraplania się kondensatu, część zewnętrzna wyposażona jest dodatkowo w izolację. Przejście dachowe z płaskim kołnierzem, specjalną uszczelką oraz śrubami pozwala na trwałą i szczelną instalację na dachu z blachy na rąbek lub innej blachy o płaskiej powierzchni. Szerokość kołnierza przejścia dachowego wynosi 347mm, jego wysokość to 551mm. Należy zwrócić uwagę na odległości pomiędzy przetłoczeniami w dachu, ponieważ nie powinny one kolidować z przejściem dachowym. Minimalna odległość pomiędzy przetłoczeniami blachy na rąbek to 350mm.

Średnica króćca przyłączeniowego: fi 200mm.

Zalecany kąt dachu: 11,5°-47°.

Główne cechy:

• Średnica króćca przyłączeniowego: 200mm
• Wysokość ponad dach: 604mm
• Wysokość całkowita: 805mm
• Średnica całkowita głowicy: 417mm
• Izolacja: wełna mineralna
• Waga: 7,05 kg
• Montaż: w dachu skośnym lub płaskim różnego typu
• Wykonanie z odpornego na UV polipropylenu
• Rura wewnętrzna wykonana ze stali ocynkowanej
• Temperatura pracy od -30° do +80° (chwilowa wytrzymałość do 120°C)
• Wielkość kołnierza w przejściu dachowym: 347mm - 551mm.
• Minimalna odległość pomiędzy pionowymi przetłoczeniami dachu: 350mm
• Minimalna odległość pomiędzy poziomymi przetłoczeniami w dachu (jeżeli występują): 555mm.
• Zalecany kąt dachu 11,5°-47°.

Zakres dostawy:

• Kominek wentylacyjny FLOW 200
• Wkręty
• Instrukcja
• Przejście dachowe Classic XL
• Dwuczęściowa uszczelka XL
• Silikon
• Szablon

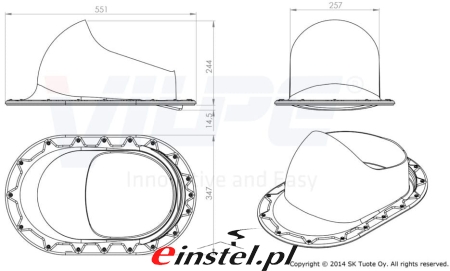

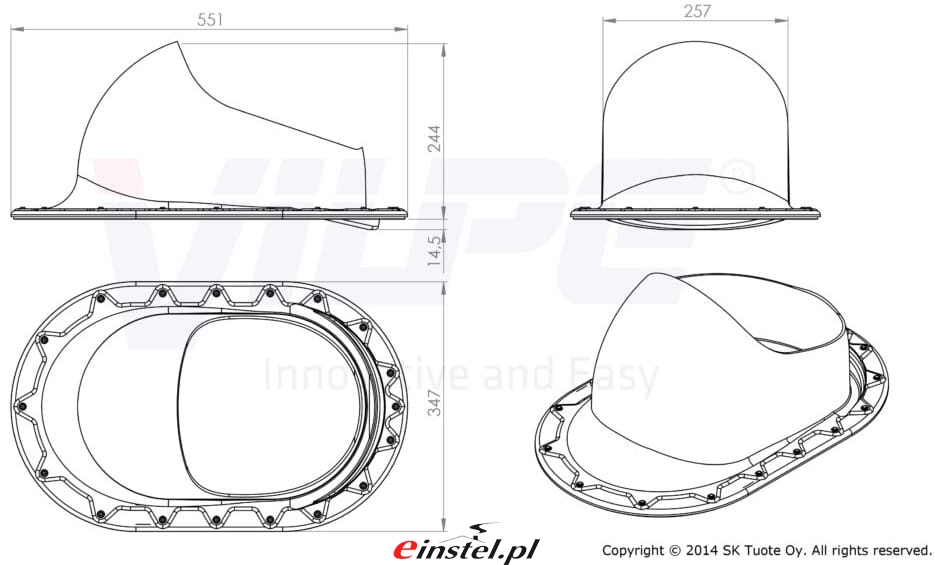

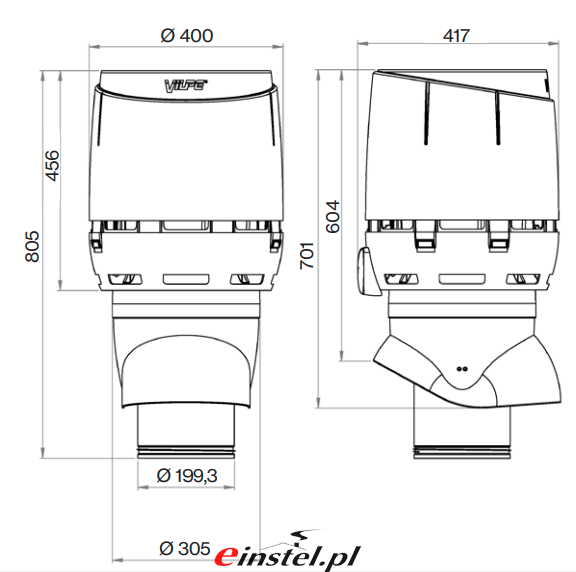

Wymiary:

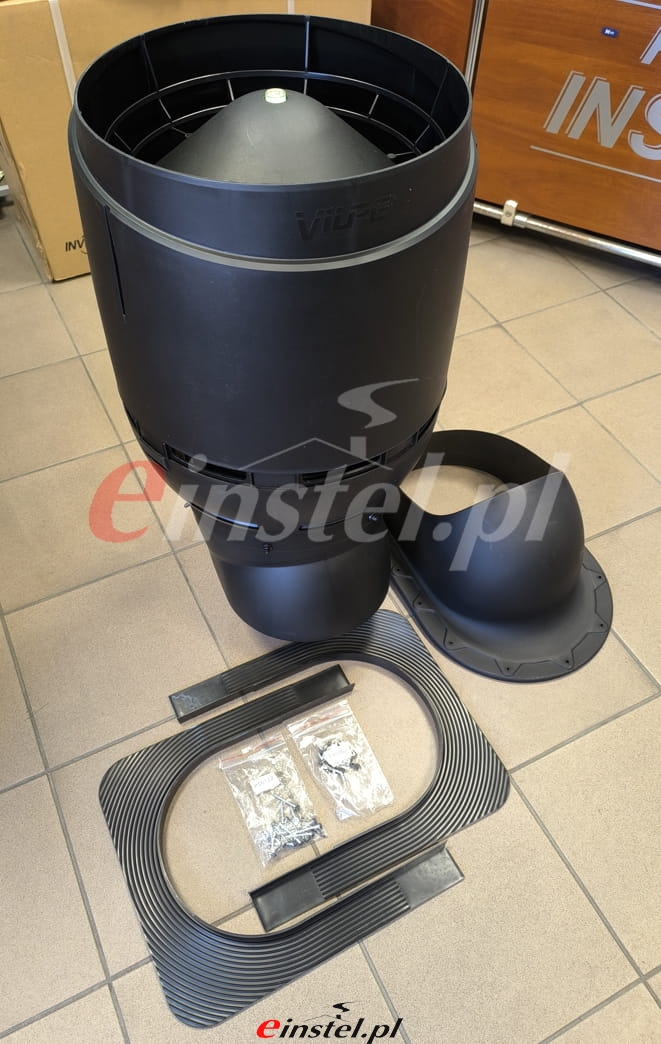

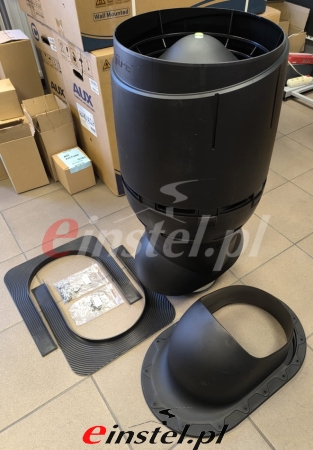

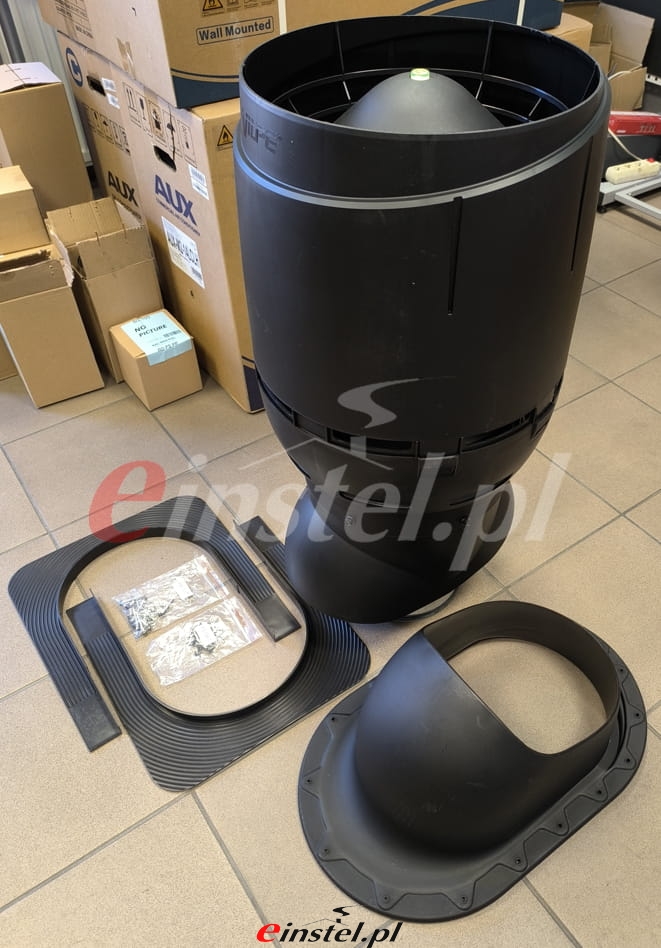

Zdjęcie kominka wentylacyjnego FLOW:

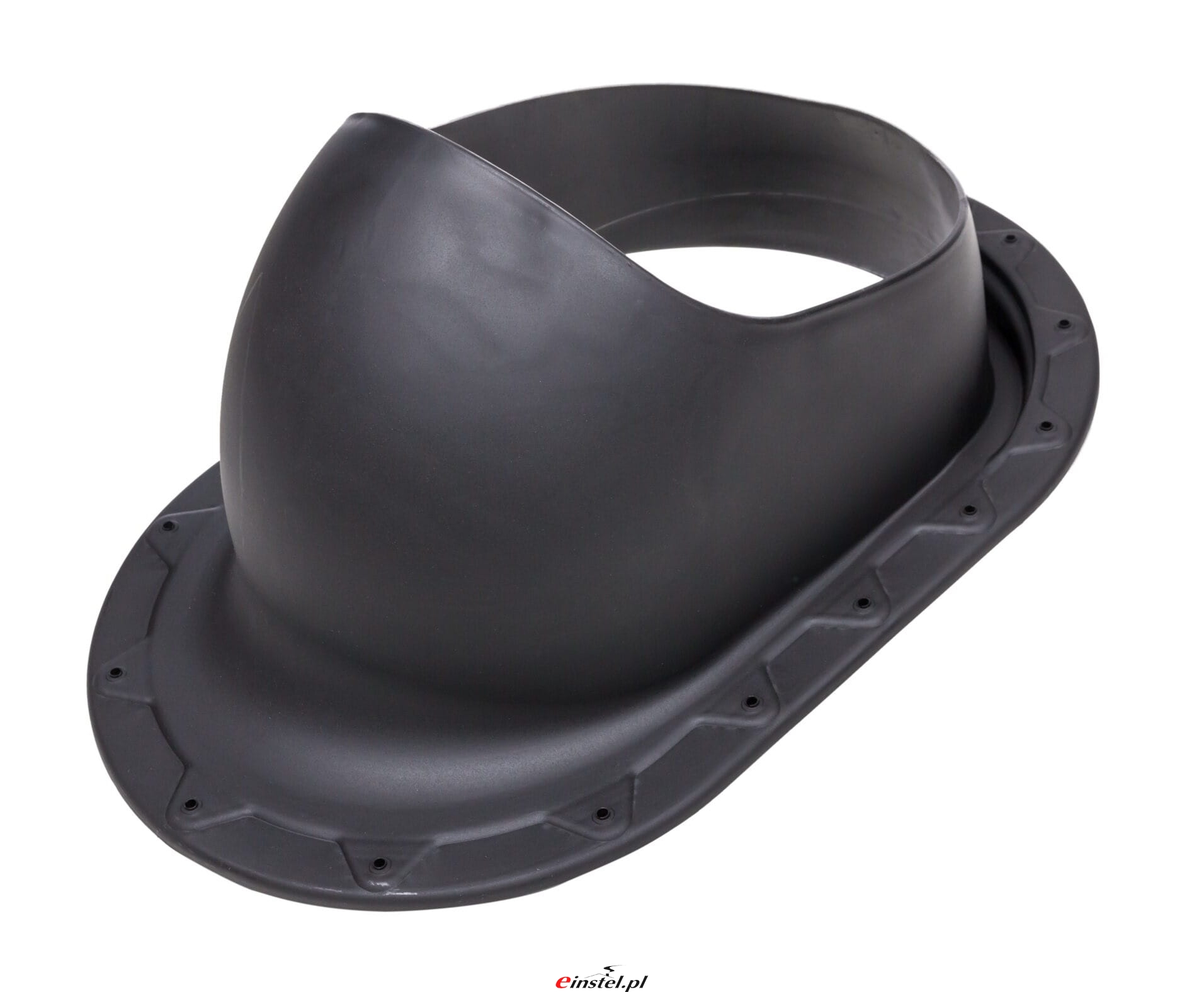

Dedykowane do blachy na rąbek

Przykład montażu kominków FLOW o różnych średnicach

Kominki FLOW o średnicy 125, 160 oraz 250mm. Instalacja na dachu pokrytym blachą na rąbek. Kominki odprowadzają powietrze z ciągów kanalizacyjnych oraz rekuperatora.
